၎င်း၏ ဖောက်သည်များအား ကျယ်ပြန့်သော အာမခံ လွှမ်းခြုံမှုနှင့် တာရှည်ခံ ရောစပ်ထားသော စက်ရုံများဖြင့် လုံခြုံစေရန်။ စက်ရုံ၏အသုံးပြုနေစဉ်အတွင်း ပတ်ဝန်းကျင်နှင့် သဟဇာတဖြစ်အောင် ရောစပ်ထုတ်လုပ်ထားသော စက်များကို ဒီဇိုင်းထုတ်ခြင်း။
| မော်ဒယ် | ခါးပတ် ၆၀ | ခါးပတ် ၉၀ | ခါးပတ် ၁၂၀ | ခါးပတ် ၁၈၀ | |
| ကမ္ဘာလုံးဆိုင်ရာ ကန့်သတ်ချက် | အများဆုံးကုန်ထုတ်စွမ်းအား(m 3 /h) | ၆၀ | ၉၀ | ၁၂၀ | ၁၈၀ |
| အားသွင်းအမြင့်(m) | ၄.၂ | ၄.၂ | ၄.၂ | ၄.၂ | |
| အလုပ်လည်ပတ်ချိန်(များ) | ၆၀ | ၆၀ | ၆၀ | ၆၀ | |
| အကြမ်းဖျင်းအတိုင်းအတာ(mm) | 58445×12376×18704 | 58555×12376×18704 | 60210×13700×18704 | 62900×15000×19500 | |
| စုစုပေါင်း ဓာတ်အား (kw) | ၁၀၅ | ၁၄၅ | ၂၁၀ | ၂၈၈ | |
| ရောစပ်စနစ် ပါ။ | မော်ဒယ် | JS1000 | JS1500 | JS2000 | JS3000 |
| Batcher | မော်ဒယ် | PLD1600 | PLD2400 | PLD3200 | PLD4800 |
| Pneumatic စနစ် | Air compressor | ၁.၅-၇ | ၁.၈–၇ | ၁.၈–၇ | ၁.၈–၇ |
| ထုတ်လွှတ်မှုဖိအား (MPa) | ၀.၈ | ၀.၈ | ၀.၈ | ၀.၈ | |
| နေရာရွှေ့ပြောင်းမှု (m 3 / မိနစ်) | ၁.၆၇ | ၁.၆၇ | ၁.၆၇ | ၁.၆၇ | |
| မော်တော်ပါဝါ | ၇.၅ | ၁၁ | ၁၁×၂ | ၁၁×၂ | |
| တိုင်းတာမှုစနစ် | စုစုပေါင်းအလေးချိန်တိကျမှု | ±2% | ±2% | ±2% | ±2% |
| ဘိလပ်မြေအလေးချိန်တိကျမှု | ±1% | ±1% | ±1% | ±1% | |
| ရေအလေးချိန် တိကျမှု | ±1% | ±1% | ±1% | ±1% | |
| ထပ်လောင်းအလေးချိန်တိကျမှု | ±1% | ±1% | ±1% | ±1% | |
| စုစုပေါင်းအလေးချိန် | 36T | 46T | 52T | 70T | |
*အမှန်တကယ်ဖွဲ့စည်းပုံသည် စာချုပ်အကြောင်းအရာအရဖြစ်ပြီး၊ ပုံများနှင့် ဗီဒီယိုများသည် ကိုးကားရန်အတွက်သာဖြစ်သည်*
●မော်ဒယ်-js1000~3000
● အားသွင်းနိုင်မှု : 1000 ~ 3000l
● ရောနှောထားသော ဒရမ်ပမာဏ- 1600~4800l
● ကုန်ထုတ်စွမ်းအား (m³/h):≤50~150
● အများဆုံး စုစုပေါင်းအရွယ်အစား(ကျောက်စိုင်/ကြိတ်ထားသော)(mm):≤80/120
● ပြန်လည်အသုံးပြုချိန် (များ) : 60
● သယ်ယူပို့ဆောင်ရေးအခြေအနေအတိုင်းအတာ(မီလီမီတာ): ဖွဲ့စည်းမှုဖြင့်
●အလေးချိန်(ကီလိုဂရမ်): ဖွဲ့စည်းမှုဖြင့်
● ရောစပ်ဓါးလှည့်မှု အမြန်နှုန်း-29.4r/min
●ရောစပ်ဓါးနံပါတ်-၂x၈~၁၀
●ရောစပ်မော်တာ မော်ဒယ်-y280l~6
● ရောစပ်ထားသော မော်တာပါဝါ- 2x55
●အားသွင်းအမြင့်- 3800 ~ 4300 မီလီမီတာ
●သီးခြားအလေးချိန် ခုန်ပေါက်များ- ၃~၄
●မော်ဒယ်-pld1600~4800
●အလေးချိန် hopper ၏ ပမာဏ- 1600~4800l
● သိုလှောင်မှု ဘင်ပမာဏ- 15~30m³×4
● ကုန်ထုတ်စွမ်းအား(ခြောက်သွေ့): 80~280m³/h
● ထုပ်ပိုးမှု တိကျမှု- ±1%
●အမြင့်ဆုံးအလေးချိန်: 3000 ~ 6000 ကီလိုဂရမ်
●အစုလိုက်အသုတ်အမျိုးအစားများ-၂~၄
●နို့တိုက်ကျွေးမှုအမြင့်: 3000 ~ 3600 မီလီမီတာ
●အကူးအပြောင်း ခါးပတ်အမြန်နှုန်း- 1.4~1.8m/s
●ပါဝါ (kw): 17.5~22
● စုစုပေါင်းအလေးချိန် (ကီလိုဂရမ်): ဖွဲ့စည်းမှုဖြင့်
● အပြင်အဆင်အတိုင်းအတာ (မီလီမီတာ): ဖွဲ့စည်းမှုဖြင့်
● ခါးပတ်အစာကျွေးကိရိယာ တပ်ဆင်ခြင်း- စိတ်ကြိုက်လုပ်နိုင်ပါသည်။
●ပါဝါ- ဂီယာမော်တာ
●စည်လက်ခံခြင်း။
● တပ်ဆင်မှုဘောင် တိမ်းညွတ်မှု- စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။
● ပါဝါလှိမ့်ပါဝါ- 18.5~22kw
●ခါးပတ်အထူ- စိတ်ကြိုက်လုပ်နိုင်ပါသည်။
●ခါးပတ်အကျယ်: 650 ~ 1200 မီလီမီတာ
● ပြုပြင်ထိန်းသိမ်းမှု ပလက်ဖောင်း- ၆
●လှေကား- ၂
● ခါးပတ်တင်းမာမှု- ၁
● တင်ပါးချိတ်များ
● ဘိလပ်မြေ အလေးချိန် စွမ်းရည် 600 ~ 1500kg
● ဘိလပ်မြေ ဝန် ဆဲလ် 3pcs 500 ~ 1000 ကီလိုဂရမ်
● ရေ အလေးချိန် စွမ်းရည် 300 ~ 800 ကီလိုဂရမ်
● ရေ ဝန် ဆဲလ် 3pcs 500 ~ 1000 ကီလိုဂရမ်
● ထို့အပြင် 50 ~ 100l အလေးချိန် စွမ်းရည်
● အပိုဆောင်း ဝန် ဆဲလ် 3 အစုံ 50 ~ 100kg
● ထုထည်- ချန်လှပ်ထားနိုင်သည် (ဝက်အူများဖြင့် ချိတ်ဆက်ပါ။)
●ကိုယ်ထည်: 4 ~ 5 ~ 6 မီလီမီတာ
●အလေးချိန်: 4 ~ 24 တန်
●စစ်ထုတ်: 25㎡ ထိပ်ဧရိယာ
●ဆီလို ၏ အကာအကွယ် ပတ်တီး-ပုံစံဖြင့် လမ်းချော်သည့်ပြား
●အဆင့်ညွှန်းကိန်းများ- 2pcs. တစ်ခုလျှင် (နှစ်မှတ်)
●ဝက်အူပိုက်အချင်း: 219 ~ 325 မီလီမီတာ
●feet:npu 260 ပရိုဖိုင်တစ်ခုစီရှိ ဆီလို 3 ခုပါ ပလပ်စတစ်ဆာဂျတ်ဂျက်
●ဖုန်မှုန့်ဖယ်ရှားခြင်းအမျိုးအစား-လျှပ်စစ်
● အင်ဗာတာ အဲယားကွန်း
● ပါဝါအရင်းအမြစ်
● ရောနှောထိန်းချုပ်မှုဂိတ်
●အဝင်ဗို့အား 380/440 +/- 5%
●အထွက်ပါဝါ 220 နှင့် 24 ဗို့

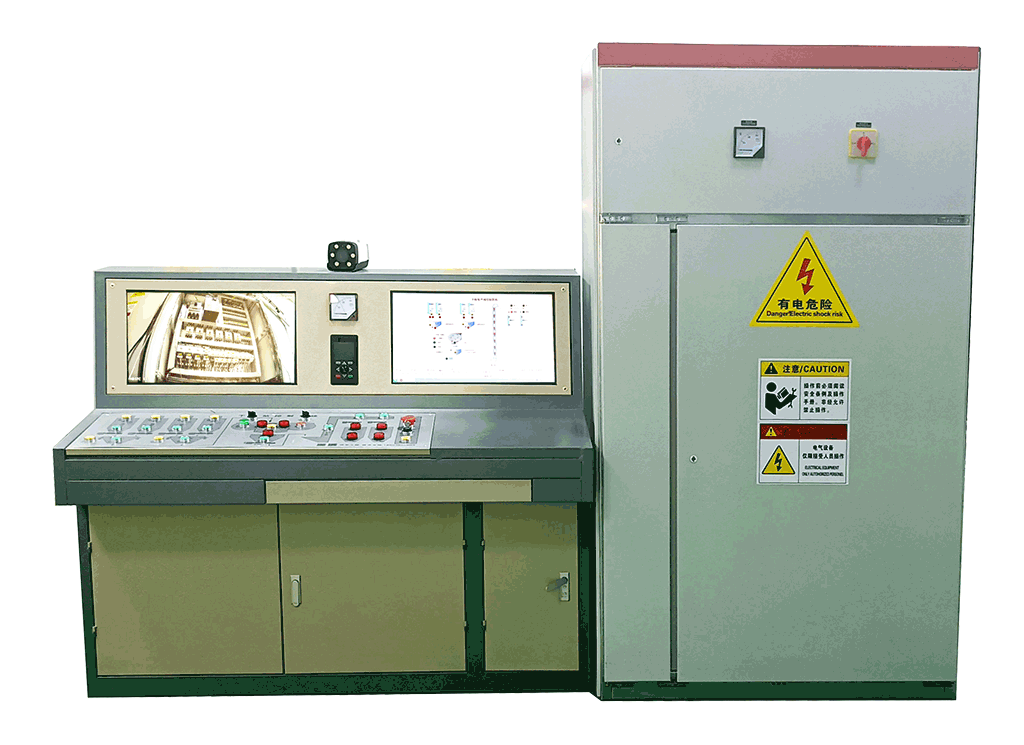

● အလိုအလျောက် ထိန်းချုပ်မှု ယူနစ်
●ဆော့ဖ်ဝဲ
● ထိန်းချုပ်ဘုတ်အဖွဲ့
● ကြံစည်သူ
●PLC
